耐压试验装置是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。

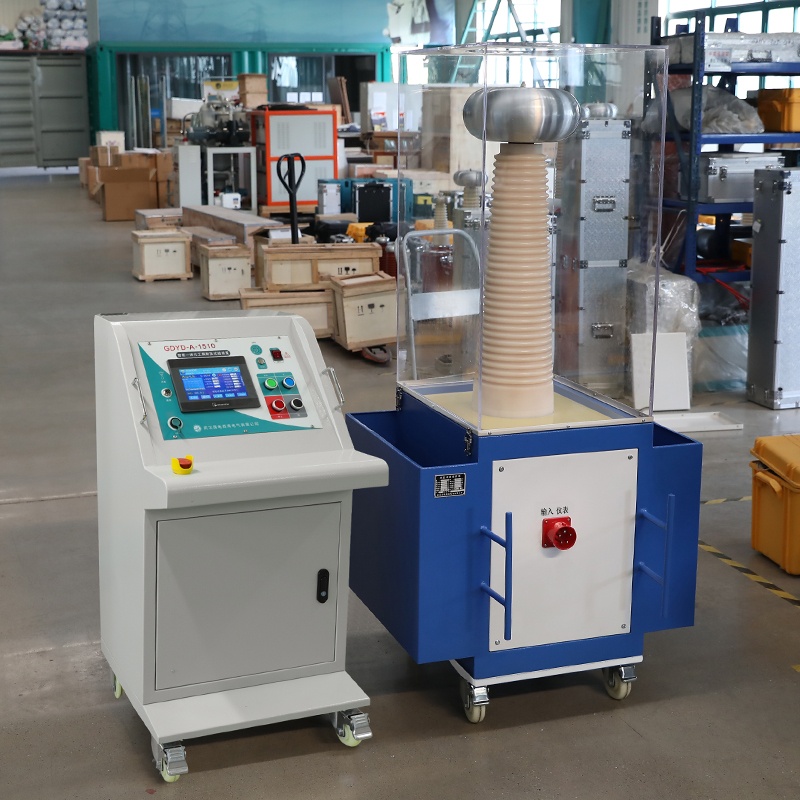

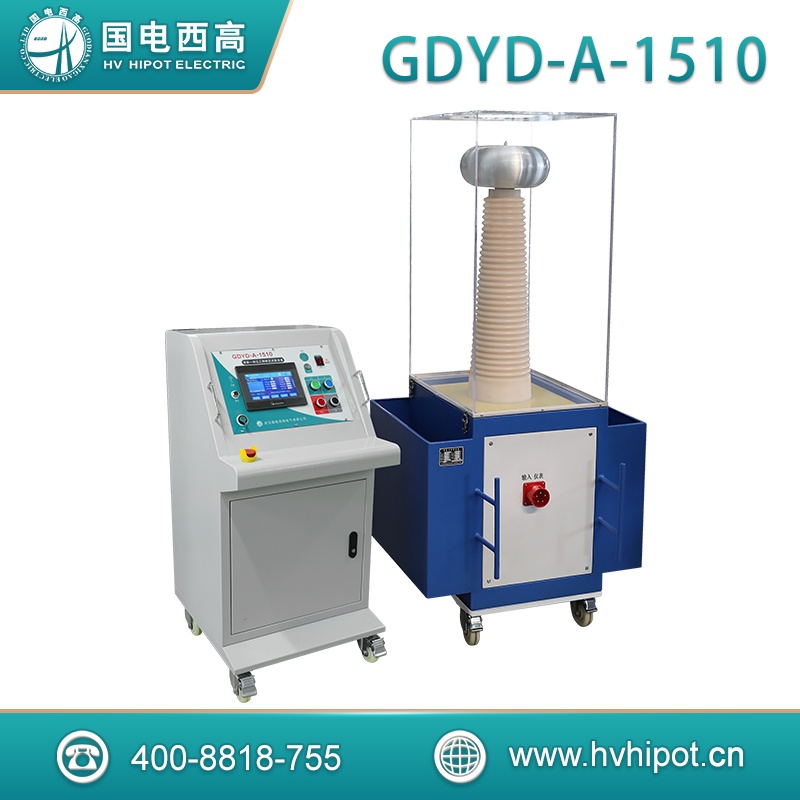

GDYD-A 智能一体化工频耐压试验装置为可移动式，适用于铁路车辆电机、车辆各种高压电器、电子设备、电磁接触器、交流接触器、电线、电缆及其它仪器和各种材料进行抗电强度（耐压）试验，能够考核被试电器、电子设备的绝缘水平和承受内部和外部过电压的能力。

产品特点

1、可编程控制器PLC自动化电气控制。
2、高压电压、高压电流、低压电压、低压电流同步隔离采集，采用高精度传感器和高性能采集芯片。
3、人机界面采用全触控和部分键控操作方式，智能化工作过程，任选自动方式和手动方式。
4、独立界面显示高压电压、高压电流、低压电压、低压电流，时间及耐压结果，高压曲线动态显示，显示直观明了。
5、支持阶段升压（3阶段），可任意设置每阶段电压值，便于发现试品问题。
6、支持升压速度智能控制，方便用户自由选择。
7、完善的过压、过流保护、闪络保护，自设定输出电压、高压电流上限、低压电流上限和计时时间。
8、具有回零检测功能，自动回零后才可进行试验，安全可靠。
9、具有8000条/3个月的本机存储空间，提供USB接口数据导出到外部U盘。
10、逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
11、超过设定低压电流时，自动切断电压输出，降压回零，超过设定高压电流时，高压分合装置能分断被试品，继续试验，超过闪络保护值后，自动降压回零保护。
12、软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。
13、自动错误诊断，易于发现和解决问题，设备维护简洁、维修方便
14、试验变压器采用分隔油道的方法，可增加耐压击穿强度，减小体积
15、变频调速，升压速率可调，精确升压，误差不超过1%
16、根据试验电流电压关系，系统自动升压，当遇到特别现象时，仪器自动识别被试品绝缘状况，提醒用户停止升压，断开主电路
17、当发生绝缘击穿时，系统速断保护，并瞬间锁定击穿时的电压电流值，保留事故数据
18、设备为移动式，操作台与升压变压器之间连线长度十米，连接方式为插接。升压变压器输出线长度为十五米，配备收线盒。升压变压器有整体防触电装置。

产品参数

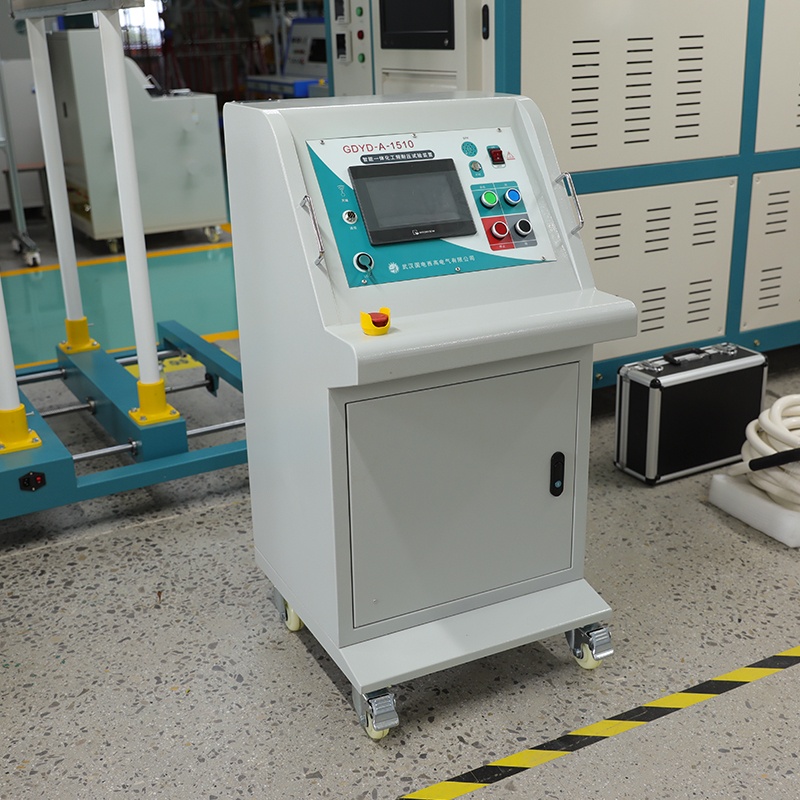

控制部分
输入电压：	AC380V±10%  50Hz±1
输出容量：	10kVA
低压输出：	AC 0～250V
输出电流：	25A（Max）
低压电压测量范围：	0-400V	分辨率：0.1V
低压电流测量范围：	0.2-25A	分辨率：0.1A
高压电压测量范围：	AC 0～150kV	分辨率：0.01KV
高压电流测量范围：	AC 0.7～66.7mA	分辨率：0.01mA
计时范围：	0～999s
电压精度：	≤±3%(10%~100%量程)
电流精度：	≤±3%(10%~100%量程)
规格尺寸：	540*600*1050   78KG
变压器部分
输出容量：	10kVA
低压（输入）电压：	AC 0～400V
低压（输入）电流：	AC 0～25A
高压（输出）电压：	AC0～150kV
高压（输出）电流：	0-66.7mA
测量变比：	1500:01:00 误差：±1%
阻抗电压：	≤12%
空载电流：	≤10%
运行时间：	额定容量下5min开，5min关断续周期工作制，2/3额定电压和2/3额定电流下可长期运行
规格尺寸：	800*800*1700 266KG
