电气设备的高压耐压试验是《绝缘预防性试验》规定的最重要项目之一。耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和 0.1Hz 超低频测试技术。

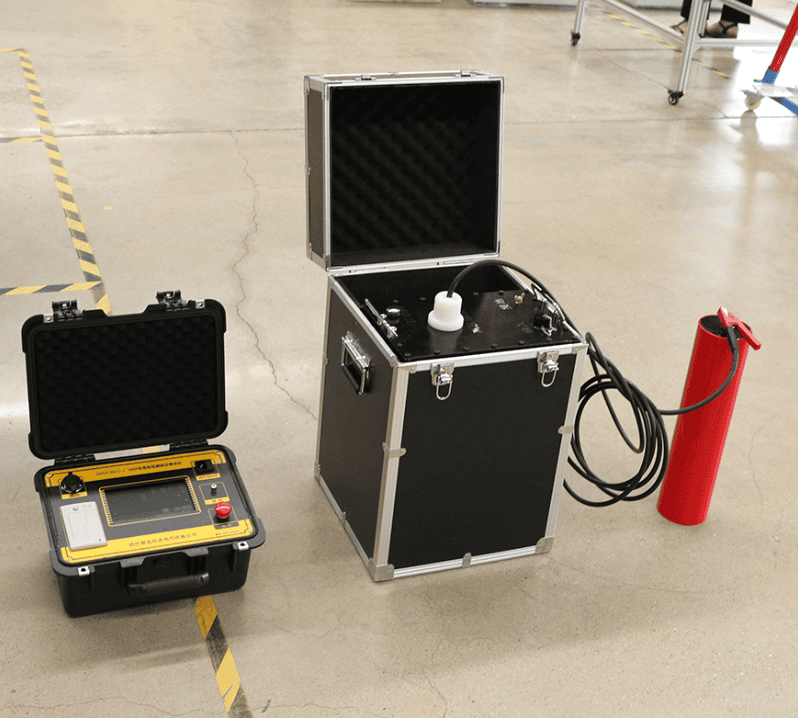

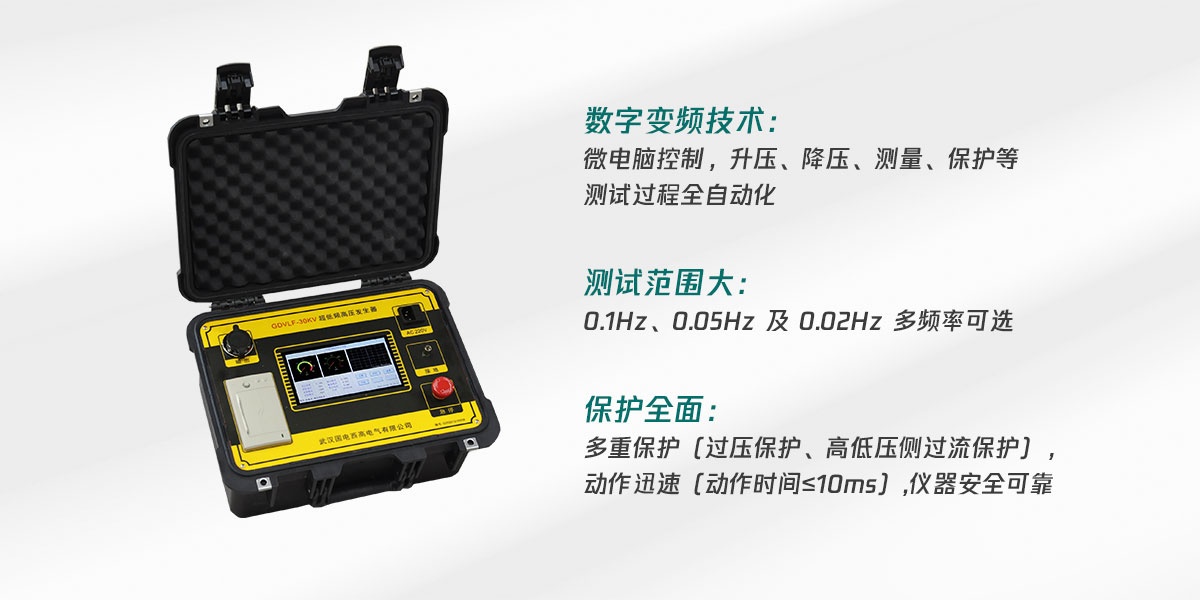

我司GDVLF系列 0.1Hz 超低频耐压试验装置”采用最新电力电子元器件和最新 ARM7 单片机技术，进一步降低了设备的体积和重量，傻瓜式操作，性能更稳定，克服了第一代机械式升压器使用寿命短、故障率高、体积大的缺点。特别适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验，符合 2004 年国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求。
|
GDVLF系列产品技术参数 |
||
|
输出频率： |
0.1Hz、0.05Hz、0.02Hz、0.01Hz |
|
|
带载能力： |
0.1Hz |
最大0.5µF |
|
0.05Hz |
最大1.1µF |
|
|
0.02Hz |
最大2.2µF |
|
|
0.01Hz |
最大5.5µF |
|
|
测量精度： |
3% |
|
|
电压正，负峰值误差： |
≤3％ |
|
|
电压波形失真度： |
≤5％ |
|
|
使用条件： |
户内、户外；温度：-10℃～+40℃；湿度：≤85％RH |
|
|
电源： |
电压 220V±5%，50±5Hz |
|
|
注意： |
若使用便携式发电机供电，要求发电机输出电压、频率稳定（一般要求功率大于 3kW，频率 50Hz，电压 220V±5% |
|
|
型号 |
额定电压 |
带载能力 |
电源保险管 |
产品结构、重量 |
|
30/1.1 |
30kV |
0.1Hz,≤0.5µF |
10A |
控制器：4㎏ |
|
（峰值） |
0.05Hz,≤1.1µF |
升压器：20㎏ |
||
|
|
0.02Hz,≤2.2µF |
|
||
|
|
0.01Hz,≤5.5µF |
|
||
|
40/1.1 |
40kV |
0.1Hz,≤0.5µF |
10A |
控制器：4㎏ |
|
（峰值） |
0.05Hz,≤1.1µF |
升压器：20㎏ |
||
|
|
0.02Hz,≤2.2µF |
|
||
|
|
0.01Hz,≤5.5µF |
|
||
|
50/1.1 |
50kV |
0.1Hz,≤0.5µF |
15A |
控制器：4㎏ |
|
（峰值） |
0.05Hz,≤1.1µF |
升压器：40㎏ |
||
|
|
0.02Hz,≤2.2µF |
|
||
|
|
0.01Hz,≤5.5µF |
|
||
|
60/1.1 |
60kV |
0.1Hz,≤0.5µF |
15A |
控制器：4㎏ |
|
（峰值 |
0.05Hz,≤1.1µF |
升压器：50㎏ |
||
|
|
0.02Hz,≤2.2µF |
|
||
|
|
0.01Hz,≤5.5µF |
|
||
|
80/1.1 |
80kV |
0.1Hz,≤0.5µF |
15A |
控制器：4㎏ |
|
（峰值） |
0.05Hz,≤1.1µF |
升压器：50㎏ |
||
|
|
0.02Hz,≤2.2µF |
|
||
|
|
0.01Hz,≤5.5µF |
|
||
|
90/1.1 |
90kV |
0.1Hz,≤0.5µF |
15A |
控制器：4㎏ |
|
（峰值） |
0.05Hz,≤1.1µF |
升压器：55㎏ |
||
|
|
0.02Hz,≤2.2µF |
|
||
|
|
0.01Hz,≤5.5µF |
|
根据被试对象选择适当规格的产品：使用时，试品电容量不得超过仪器的额定电容量。试品电容量过小，会影响输出波形。若小于 0.05µF，仪器将不能正常输出，此时可并联 0.05 µF 的电容器（由本公司提供）辅助输出。
