技术特点

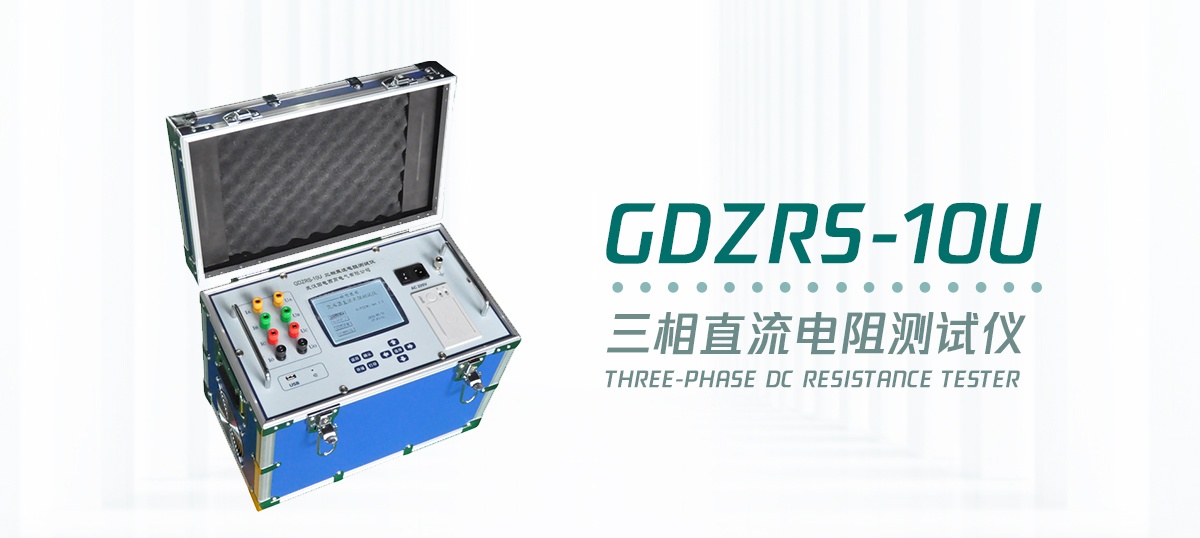

GDZRS-10U三相直流电阻测试仪是用于大容量变压 器绕组直流电阻三相同时测量的仪器。该仪器可对变压 器绕组三相同时测试，对有载调压变压器可直接调节分 接，不需要放电，测试时间仅为传统方法的三分之一， 解决了电力变压器直流电阻测试耗时长的难题。仪器采 用大屏幕液晶显示，中文菜单提示，配有高速打印机， 且具有数据存储功能，方便数据的读取和记录，测试数 据稳定，重复性好，抗干扰能力强，充放电速度快，是 现场测试变压器直流电阻的最佳选择。

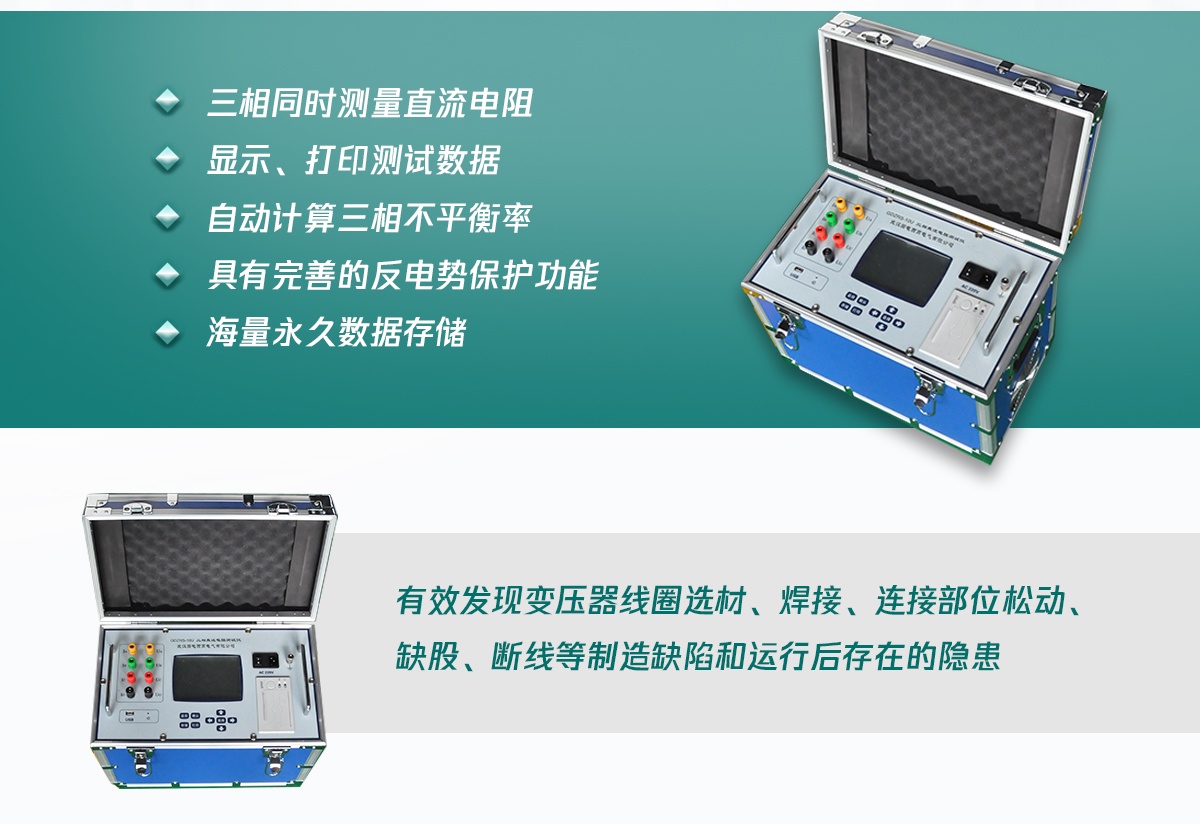

产品特点

• 对星型接法有中性点引出的绕组测试时，仪器可以 采取三相同时测量的方式测试A0、B0、C0相的直流电阻 ，大大节省测试时间
• 显示、打印变压器的高中低压绕组的全部测试数据 ，并自动计算出三相不平衡率
• 具有完善的反电势保护功能
• 具有自动放电和放电指示功能，减少误操作，保证 设备及人员安全
• 仪器可以永久存储测试数据500组，还可以使用优盘 存储数据
• 仪器采用5.7寸超大液晶显示，可随时打印测试结果
• 仪器具有适用温度宽，精度高，防震，抗干扰，携 带方便等特点

产品参数

输出电流

• 三相测试：2*10A、2*5A、2*2A
• 单相测试：20A、10A、2A

测试范围

• 2*10A：500μΩ～500mΩ
• 2*5A： 1mΩ～1Ω
• 2*2A： 2.5mΩ～2.5Ω
• 20A：  250μΩ～1Ω
• 10A：  500μΩ～2Ω
• 2A：   2.5mΩ～10Ω

分 辨 率   0.1μΩ
测量精度   ±(0.2%+2字)
外形尺寸   420mm×250mm×340mm
仪器重量   13kg
