适用范围
GDCL系列适冲击电流发生器用于10kV(残压100kV)及以下电压等级的避雷器及阀片进行标准雷电冲击电流，主要用来考核在过电压情况下非线性电阻片耐受长时间冲击电流的能力。

使用条件

海拔高度：≤1000m

环境温度：－5℃～＋45℃

最大日温差： ≤25℃

空气相对湿度：≤90％（20℃）

耐地震能力：≤7级

地面水平加速度3.0m/s2、地面垂直加速度1.5m/s2

电源电压的波形为实际正弦波,波形畸变率<3%

设有一可靠接地点,接地电阻＜0.5Ω

安装地点:户内

技术标准

GB7449 电力变压器和电抗器的雷电冲击和操作冲击的试验导则

GB1094.3 电力变压器第三部分  绝缘水平和绝缘试验

GB/T 311.1 高压输变电设备的绝缘与配合

GB/T 16927.1 高电压试验技术 第一部分 一般试验要求

GB/T 16927.2 高电压试验技术 第二部分 测量系统

GB/T 16896.1 高电压冲击试验用数字记录仪

ZBF 24001 冲击电压试验实施细则

GB/T11920 电站电气部分集中控制装置通用技术条件

GB/T191 包装储运图示标志

DL/T 846.1 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统

DL/T 848.2 高压试验装置通用技术条件 第2部分：工频高压试验装置

DL/T 848.3 高压试验装置通用技术条件 第3部分：无局放试验变压器

DL/T 848.5 试验装置通用技术条件 第5部分：冲击电压发生器

系统技术参数

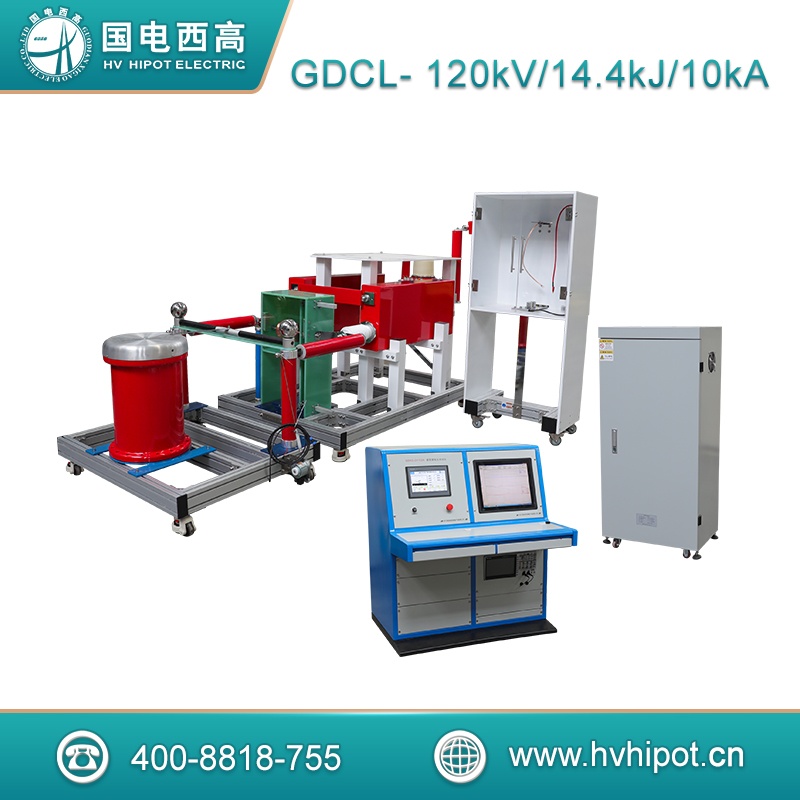

1.标称电压：120kV
2.额定级电压：60kV
3.额定能量：14.4kJ
4.冲击电容量：60k/4uF*2台，两串并。
5.总级数：1级
6.输出波形：8/20波形10kA
7.额定级电容量：4F/60kV
8.冲击电流波形参数及其偏差均符合GB/T 311.1及GB/T 16927.1国家标准的要求。
9.最低输出电压：≥±10%额定电压
10.充电电压不稳定度：<±1.0%

11.使用持续时间:在2/3额定电压以上，每120秒充放电一次可连续运行，在2/3额定电压以下，每60秒充放电一次可可连续运行
